提高造紙質量的關鍵設備--自動全幅式網毯高壓洗滌器

添加時間：2025-03-29 10:55:00  點擊：

一、造紙網毯洗滌定律

造紙濕部的毛毯及網子的清洗干凈與否，是減少紙病的關鍵。造紙專家指出，造紙是清潔工程，紙質量的優劣，關鍵在于清洗。

造紙網毯洗滌定律：網毯每運行一周，噴水管移動的距離等于噴嘴噴出水柱與網毯沖擊面的直徑，高壓洗滌器的橫向移動速度等于網毯每分鐘轉數與噴嘴噴出水柱沖擊面直徑的乘積。

二、高壓噴水管發展概況

1、氣動往復式噴淋器、水動往復式噴淋器，均無法解決洗網速度問題，已屬淘汰產品；

2、電動往復式噴淋器系電驅動高壓噴水管，是國內外普遍采用的一種方式。缺點:無法保證每一個噴嘴的絕對一致性，即無法保證相臨噴嘴間距洗滌效果的絕對一致性；事實上又無法做到行程絕對等于相臨噴嘴間距，當行程大于相臨噴嘴間距時即有重復洗滌部分，當行程小于相臨噴嘴間距時即有未洗滌部分。

3、我公司首創的自動全幅式網毯高壓洗滌器， 既具有電動往復式噴淋器的優點，又能保證洗滌效果的絕對一致性，比電動往復式噴淋器更節水。

三、研發與設計

本公司設計生產的自動全幅式網毯高壓洗滌器主體全部采用優質不銹鋼制作，部分移動部件選用新型改性尼龍材料，噴嘴選用高檔紅寶石針型噴嘴。

控制部分的元氣件采用SIMENS公司產PLC及顯示屏，深圳艾默生網絡能源有限公司產變頻器，高配置控制柜，自動化程度高，操作方便，控制準確。

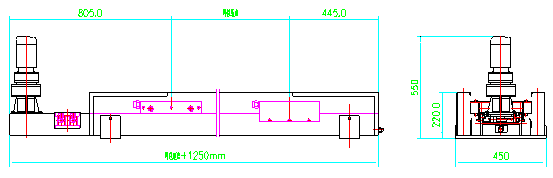

洗滌器結構簡圖：

四、自動全幅式高壓洗滌裝置特點：

1、獨特的雙向移動設計，徹底解決傳統洗滌裝置洗滌過程中對網毯的單向沖擊，保證網毯運行更加平穩。

2、變頻調速，調速范圍0～50Hz，調速比1600倍，能保證按造紙網毯洗滌定律。

3、采用PLC和變頻器控制，只需在顯示屏輸入車速及網毯長度即可實現自動調速運行。

4、噴嘴選用高檔紅寶石針型噴嘴。

5、使用該產品比電動往復式噴淋器節水50％以上，在同一張網子或毛毯上，洗滌效率相同的情況下比較，可減少噴嘴數量，減少高壓水消耗。

6、傳統單管式洗滌裝置在結構設計及工作原理上本身就存在的很多弊端，所有單管式洗滌裝置都無法保證網毯的整幅均勻洗滌，網毯洗滌不均，自然造成網毯濾水不一致，也就使紙頁在成型、脫水過程中的勻度、橫幅水分受到影響。我公司生產的自動全幅式網毯高壓洗滌器完全符合造紙網毯洗滌定律，確保最佳洗滌效果和整幅網毯的均勻一致性，使網毯透氣性保持最好，吸風箱，真空伏輥真空度降低，摩擦力減小，可延長網毯壽命15％～30％。

7、使用自動全幅式高壓洗滌裝置能保證網毯濾水一致。濾水性、透氣性提高，網部纖維定型早，勻度提高。濕紙幅通過毛毯濾水壓榨后的干度均勻，干度提高，節約干燥用蒸汽，減少斷紙，提高產量。勻度、橫幅平整度等外觀指標明顯改善；環壓強度、挺度、松厚度、裂斷長、耐折度、撕裂度等強度指標均上升，能以較差的生產原料配比生產質量較高的紙張產品。

五、每臺自動全幅式高壓水洗滌器供貨內容：

序號	名  稱	規格型號	單位	數量	備注
1	自動全幅式網毯高壓洗滌器主體及傳動裝置	TCGYXD-W(1760、1880、2640、2730、3270、3600、3800、4400、4800--)	套	1
2	紅寶石噴嘴	∮1.0	個	10-20
3	過濾器		個	1
4	接近開關	ABS7-18GMD-E	個	2
5	極限開關	WLNJ－30	個	2
6	控制柜		個	1
7	隨機備件		套	1

六、質量保證及使用要求：

1、質量保證

使用我公司洗滌器，網毯全幅無盲區洗滌，保證洗滌效果一致性,脫水效果均一性，節水50％以上，成型網、毛布使用壽命延長15－30％，節約耗材，減少停機時間，提高生產效率。

2、使用要求

自動全幅式高壓水洗滌器供水要求水質清潔，壓力2.0－3.0MPa
